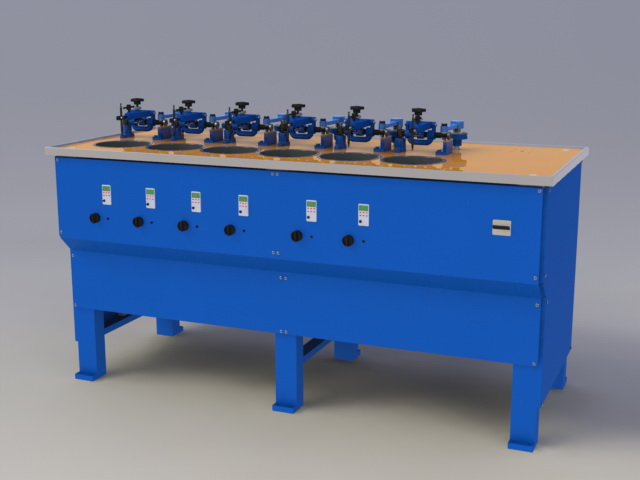

BDL-1D六轴抛光机

BDL-1D六轴抛光机主要规格和技术指标

1、 外形尺寸:(长X宽X高)    1800X740X900mm 600Kg
2、 外观颜色:              蓝色垂纹

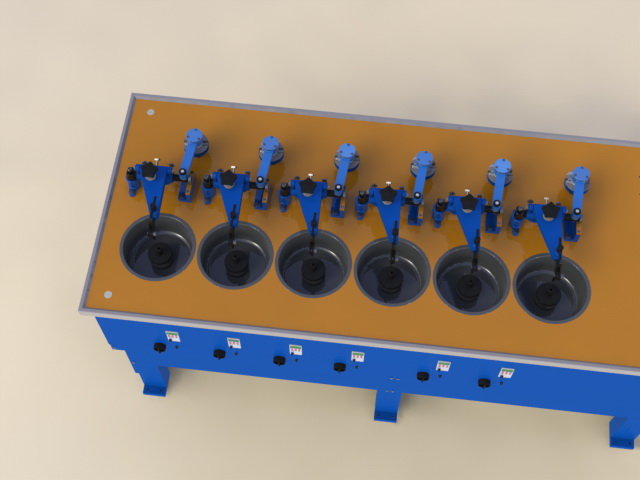

3、 台面板方式和规格:      上台面板为5mm酚醛树脂布质层压板,下台面板为16mm钢板,四周不锈钢包边.
4、 制品机头数: 六个
5、 水盆直径(内径):        200mm
6、 加工件最大直径:        60mm
7、 下研磨盘直径(参考):    80mm
8、 接盘连接方式:          锥轴连接
9、 下研磨盘连接方式:      1:12锥轴连接
10、 锥接头大头直径:       ф17.3±0.1mm
11、 制品机头调速方式:     无级调速
12、 制品机头转速范围:     0-400r/min
13、 制品机头最高转速:     600r/min
14、 制品机头旋转精度:
                           径向跳动: ≤0.005
                           轴向窜动: ≤0.005
15、拨盘主轴机构数:        六个
16、拨盘机构最大偏心位移:  30mm
17、拨盘主轴调速方式:      无级
18、拨盘主轴调速范围:      0-400r/min
19、拨盘主轴最高转速:      600r/min
20、电机型号:
                          主轴电机: YS7124 0.25KW/380V 六台
21、变频调速驱动器:        VFD004M21A                  六台

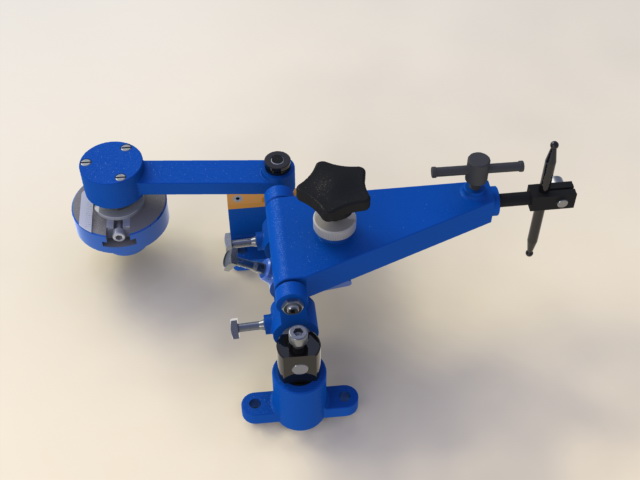

22、摆架的重量:            1Kg
23、工作台右侧的空白台:    400mm。
